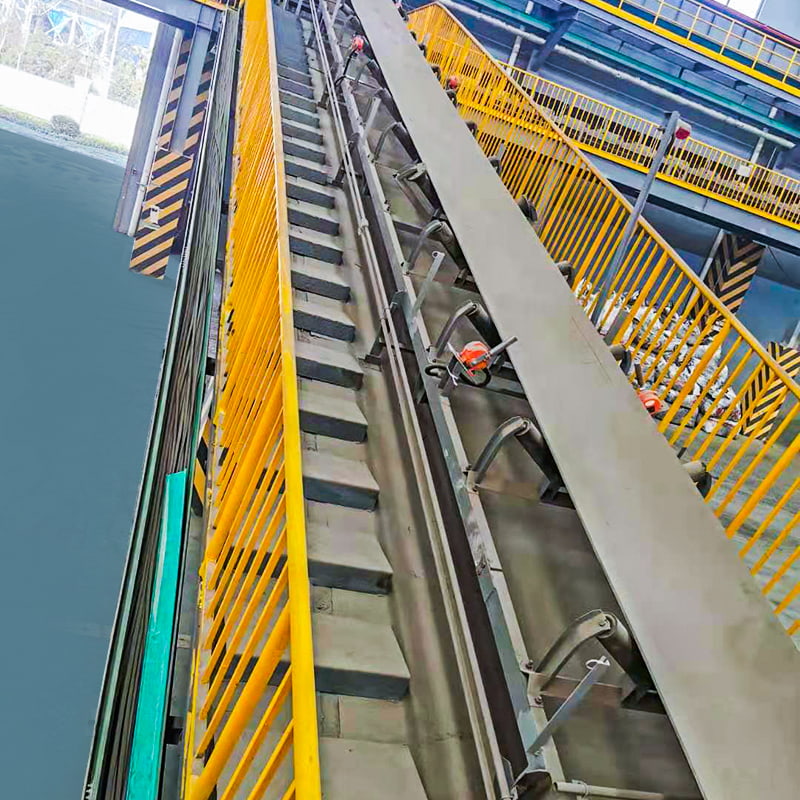

A TD båndtransportør er en standardiseret, fast troughed båndtransportør designet i henhold til den kinesiske TD (general-purpose) seriespecifikation, der er meget brugt til at transportere bulkmaterialer med en massefylde under 2,5 t/m³ i industrier lige fra kul og metallurgi til byggematerialer og kemikalier. 2025 National Bulk Material Conveying Census af China Heavy Machinery Industry Association (CHMIA) rapporterer, at TD båndtransportør modeller tegner sig for over 52% af alle installerede industrielle båndtransportører i husholdningsanlæg og håndterer anslået 14 milliarder tons materiale årligt. Dens modulære design, der består af standard løbehjulssæt, drivremskiver og en stofrem, gør TD båndtransportør standardvalget for materialehåndtering i kraftværker, cementværker og kulberedningsanlæg.

Hvad er en TD-båndtransportør, og hvordan adskiller den sig fra generiske trugtransportører

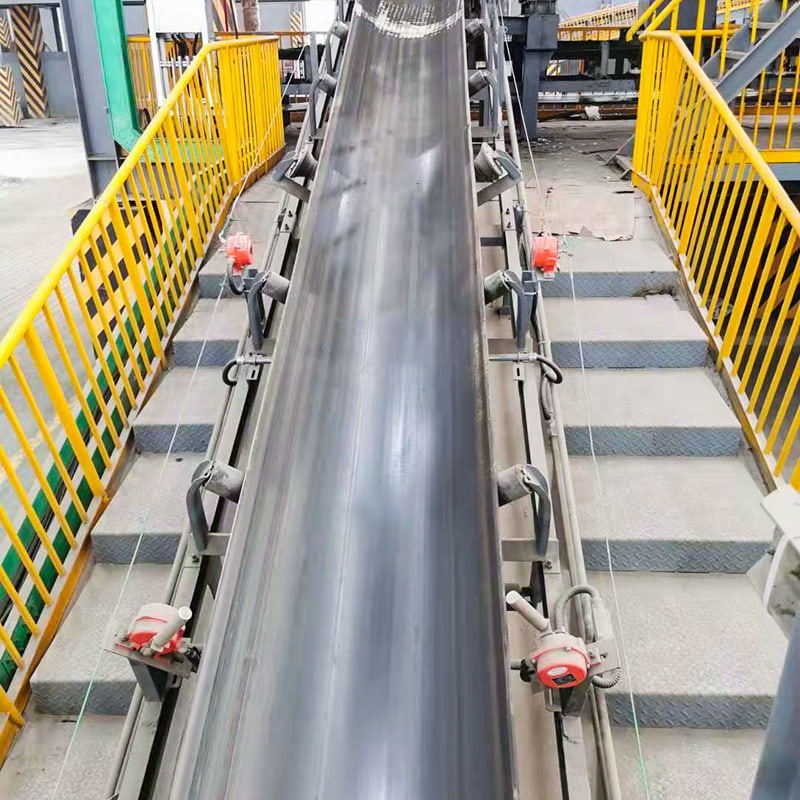

TD-båndtransportøren følger en nationalt standardiseret designkode (tidligere TD75, nu opdateret), der definerer forholdet mellem båndbredde, tomgangsdiameter, rulleafstand og drivkraft, hvilket muliggør udskiftning af dele på tværs af tusindvis af installationer. I modsætning til specialfremstillede landtransportører, en TD båndtransportør er samlet af forudberegnede komponenter, hvilket reducerer designtiden med 60 % og reducerer lageromkostningerne for reservedele med 40 % ifølge en indkøbsundersøgelse fra 2024 fra China Coal Technology Group. TD-serien specificerer båndbredder fra 500 mm til 1.400 mm, med standardiserede gennemføringsvinkler på 20°, 30° eller 35°, og transportørlængder typisk op til 300 m i en enkelt flyvning, selvom flere flyvninger kan kombineres. Dens enkelhed og tilgængelighed af reservedele gør TD båndtransportør det mest replikerede bulkhåndteringssystem på det kinesiske fastland og på tværs af bælte- og vejinfrastrukturprojekter.

Strukturelle kernekomponenter i en TD-båndtransportør

TD-båndtransportøren er bygget op omkring seks standardiserede moduler: drivenheden, hoved- og haleremskiverne, rendehjulene, returløberne, spændingsoptagningsanordningen og selve transportbåndet. En pålidelighedsrevision i 2025 af Bulk Conveying Technology Center viste, at 87 % af alle TD båndtransportør Nedetidshændelser kunne spores til kun tre komponenter: fastklemning af tomgangslejer, remsplejsningsfejl og utilstrækkelig spænding. At forstå disse komponenter er afgørende for at opretholde en høj oppetid båndtransportør .

• Drivenhed: Typisk en elektrisk motor koblet til en parallel-aksel skrueformet gearreduktion. En 37 kW drivenhed på en TD båndtransportør på 1.000 mm bredde leverer en båndhastighed på 1,6 m/s og en nominel kapacitet på 400 t/t for kul.
• Troughing tomgange: Tre-rullet mellemløbssæt med diametre på 89 mm, 108 mm eller 133 mm, afhængig af båndbredden. Standardmellemrummet på bæresiden er 1,2 m, hvilket begrænser selens nedbøjning til under 2 % ved nominel belastning.
• Remskiver: Drivremskiven er gummilagret med et diamant- eller sildebensrillemønster for at øge friktionskoefficienten til 0,35–0,40. Haleremskiver er ofte kronet for at hjælpe med at spore bælte.
• Opsamlingsanordning: En skrueoptagning anvendes til kortere TD-transportører under 60 m, mens en tyngdekraftsoptagning anbefales til længere enheder. En korrekt indstillet optagning opretholder remspændingen mellem 1,0-1,5 kN pr. lag af båndkroppen.
• Bælte: Et flerlags stofbælte, typisk EP (polyester-nylon) med 3-6 lag, giver en trækstyrke på 200-630 N/mm. Topdækslets tykkelse på 3–6 mm og bunddækslet på 1,5–3 mm vælges ud fra materialets slibeevne.

TD båndtransportørvalgsparametre: båndbredde, hastighed og kapacitet

Valg af en TD-båndtransportør indebærer, at båndbredden og -hastigheden matches til den påkrævede tonnage og materialeklumpstørrelse, hvor nedenstående tabel giver standarddesignkapaciteterne for en 30° gennemføringsvinkel og en materialetæthed på 1,0 t/m³. Faktisk kapacitet skaleres proportionalt med bulkdensitet. 2025 CHMIA Selection Handbook angiver, at for hver 0,5 m/s stigning i bæltehastigheden inden for det tilladte område, TD båndtransportør opnår 15–20 % gennemløb uden yderligere båndbredde, forudsat at materialet ikke genererer for meget støv.

Standardudvælgelsesparametre for TD-båndtransportørmodeller med 30° gennemløbsvinkel og materialetæthed på 1,0 t/m³ (Kilde: CHMIA TD Conveyor Design Manual 2025)

TD båndtransportørapplikationer i kerneindustrien

TD-båndtransportøren er standardløsningen til bulktransport i kulforberedelsesanlæg, cementfabrikker, stålværker, kraftværker og kemiske behandlingsfaciliteter, der hver især stiller specifikke krav til bånddæksel og tomgang. En sektoranalyse fra 2025 fra China Building Material Federation kortlagt TD båndtransportør installationer på tværs af industrier og fandt, at metallurgisektoren alene driver i gennemsnit 18 km TD-transportører pr. integreret stålværk. Følgende liste opdeler brugen efter branche.

• Kulminedrift og forberedelse: TD båndtransportørs med brandsikre og antistatiske bælter flytte råkul, middlings og rent kul. Transportørlængder på 80–200 m er almindelige, med kapaciteter op til 1.200 t/t på et 1.200 mm bånd.
• Metallurgi: Sinter-, koks- og jernmalmpiller transporteres ved omgivelsestemperaturer op til 120°C, hvilket kræver varmebestandige dæksler. Anslagshjul ved læssepunkter absorberer stødet fra 50-100 mm klumper, hvilket reducerer båndskader med 45 % sammenlignet med standardløbehjul.
• Elproduktion: Kraftværker bruger TD båndtransportørs at forbinde kulgården, knuserhuset og kedelbunkerne. En 600 MW enhed afhænger typisk af 6-10 TD transportører, hver med en trippervogn til fordeling af kul langs bunkerrækken.
• Byggematerialer: I cementfabrikker, TD båndtransportørs håndtere kalksten, gips og klinker. Overtræksgummi med høj slidstyrke (DIN-slidtab under 120 mm³) forlænger bæltets levetid til over 5 år på trods af det skarpe, kantede materiale.
• Kemikalier: Gødningsanlæg og sodaanlæg vælger oliebestandige og kemikaliebestandige bånddæksler. Vedlagt TD båndtransportør gallerier med støvopsamlingssystemer begrænser eksponeringen på arbejdspladsen under 2 mg/m³.
• Maskiner og støberier: Korte TD-transportører flytter støbesand og støbegods. Det modulære design tillader hurtig remudskiftning under skift, hvilket minimerer produktionsafbrydelser.

Sammenligning af TD båndtransportører med DTII og rørtransportører

TD-båndtransportøren er lettere, enklere og mere omkostningseffektiv end DTII-serien til korte til mellemlange afstande, mens rørtransportører håndterer miljømæssig indeslutning, men til det dobbelte af kapitalomkostningerne. En omkostnings-ydelsesanalyse fra 2025 af Conveying Equipment Standardization Committee gav de sammenlignende data vist nedenfor og hjalp ingeniører med at vælge det rigtige båndtransportør type.

Sammenlignende oversigt over TD-båndtransportør, DTII-transportør og rørtransportør til industriel håndtering af bulkmateriale

Installations- og idriftsættelseskrav til en TD-båndtransportør

Korrekt installation af en TD-båndtransportør kræver præcis justering af hoved- og haleremskiverne inden for 0,5 mm pr. meter af transportbåndslængden og nivellering af alle tomgangsrammer for at forhindre båndvandring og kantskader. Kvalitetsrapporten for transportørinstallation fra China Construction Machinery Academy for 2024 viste, at 68 % af for tidlige båndkantfejl på nye TD båndtransportørs blev sporet til forkert justerede tomgangsbeslag, der skabte en sidekraft på mere end 200 N. Idriftsættelsessekvensen inkluderer en kørsel uden belastning på 4 timer efterfulgt af en belastet kørsel for at kontrollere sporingsstabilitet og motorstrømtræk inden for 10 % af nominel fuld belastning.

Vedligeholdelsesplan og almindelige fejltilstande for TD-båndtransportører

Implementering af en struktureret vedligeholdelsesplan – daglig inspektion af båndsporing, ugentlige kontroller af tomgangsrotation og kvartalsvise splejsningsintegritetstests – forlænger levetiden for en TD båndtransportør fra en baseline på 6 år til over 12 år. 2025 Plant Equipment Reliability Index indikerer, at en TD båndtransportør drift i et kulværft med korrekt vedligeholdelse opnåede en gennemsnitlig tid mellem fejl på 4.200 timer, sammenlignet med 1.800 timer for enheder med kun reaktiv vedligeholdelse. De mest almindelige fejltilstande er angivet nedenfor.

• Lejestop: Forurenet fedt forårsager 55 % af tomgangsfejl. Gensmøring af forseglede styrehjul hver 2.000 driftstimer med lithium-baseret fedt reducerer denne fejlrate med 70 %.
• Bæltefejl: Et skift på kun 2 % af rembredden off-center accelererer dækslid med en faktor 3. Laserjustering af remskiver to gange om året holder sporingsafvigelsen under 10 mm.
• Splejsningsadskillelse: Vulkaniserede splejsninger på et stof TD båndtransportør båndet bevarer 85 % af den oprindelige båndstyrke, mens mekaniske splejsninger falder til 65 %. Årlig magnetisk fluxtest registrerer tidlig skade på splejsningssnoren.

Ofte stillede spørgsmål om TD båndtransportører

Hvad er den maksimale klumpstørrelse en TD-båndtransportør kan håndtere?

For en TD-båndtransportør er den maksimale klumpstørrelse begrænset til en tredjedel af båndbredden for materiale af blandet størrelse og en femtedel for ensartede klumper, hvilket betyder, at et 1.000 mm bånd kan rumme en maksimal klump på 300 mm. Overskridelse af dette forhold forårsager båndets ustabilitet ved belastningspunktet og øger stødskader. TD-designstandarden inkluderer eksplicit denne regel for klumpstørrelse for at beskytte slagtekroppen mod punktering.

Kan en TD-båndtransportør opgraderes til en højere kapacitet?

Ja, mange TD-båndtransportører kan opgraderes ved at øge båndhastigheden gennem en VFD eller ved at skifte til et dybere rendehjulssæt, forudsat at den strukturelle ramme og drivmotoren er dimensioneret til at håndtere den ekstra belastning. Et 2024-opgraderingscasestudie på en cementfabrik viste, at man øgede båndhastigheden fra 1,6 m/s til 2,0 m/s på en 800 mm bred TD båndtransportør hævet kapacitet fra 278 t/t til 348 t/t uden at ændre båndbredden.

Er TD-båndtransportøren velegnet til skrå transport?

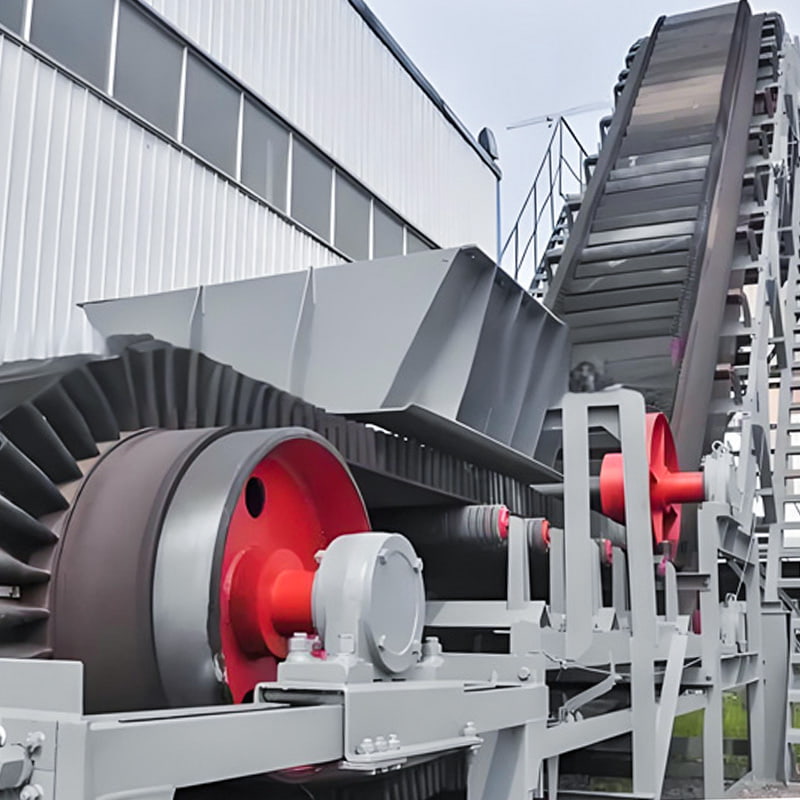

Standard TD-båndtransportøren håndterer sikkert hældninger på op til 18° for tørre bulkmaterialer og op til 20° med chevron-mønstrede bånd til materialer som knust sten eller kul. Ud over 20° bliver materialetilbageløb betydeligt, og et lommebånd eller sidevægstransportør anbefales i stedet.

Den TD båndtransportør forbliver arbejdshesten inden for industriel materialehåndtering på tværs af kul-, metallurgi-, el-, cement-, kemikalie- og maskinsektorer på grund af dets standardiserede design, dokumenterede pålidelighed og lave samlede ejeromkostninger. Data fra tusindvis af installationer bekræfter, at matchning af TD-modellen til materialet og pligten, efter strenge installationstolerancer og udførelse af en disciplineret vedligeholdelsesrutine, giver årtiers uafbrudt bulktransport. Efterhånden som fabrikkens kapacitet udvides, fortsætter TD-serien med at give et skalerbart og dele-udskifteligt fundament for båndtransportørsystemerne, der holder den globale tunge industri i gang.
