Højtemperatur Pulse Jet Bag Støvsamler

Struktur og arbejdsprincip

1. Pulspose støvsamlerstruktur Udstyret består hovedsageligt af følgende dele:

(1) Æske: inklusive posekammer, præstøvopsamlingskammer, renluftkammer, porøs plade, støvpose, filterposeramme. Boksen er designet til at modstå et tryk på 9000Pa.

(2) Indsprøjtningssystem: hovedluftrør, indsprøjtningsrør, pulsventil, controller.

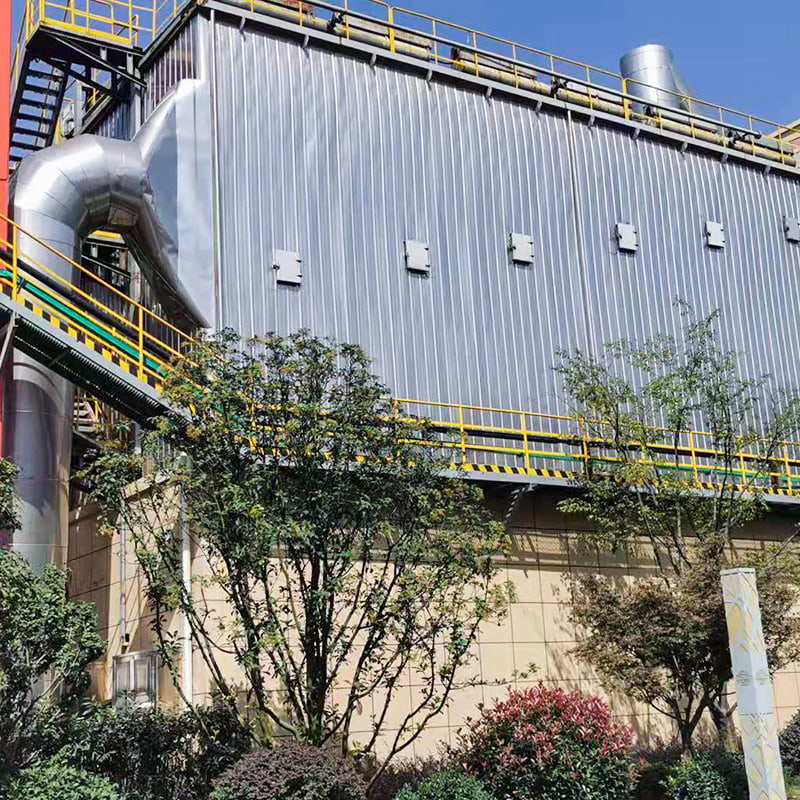

(3) Der er to typer askebeholder og askeudledningsdel: den ene er, at askebeholderen er direkte forbundet med askeudløbsventilen, og den anden er, at askebeholderen er forbundet med askeudløbsventilen gennem en transportanordning (såsom en skruetransportør). Pulspose-støvsamlerkroppen er designet med en fuldstålstruktur, og pladen er koldstemplet for at øge styrken og forbedre udstyrskvaliteten. Dette pulsposefilter håndterer ikke kun omgivende temperaturgasser, men dets struktur er også velegnet til håndtering af højtemperaturgasser. Hvis der ønskes isolering, kan den ydre skal isoleres med et dobbelt lag LBY letvægts stenuldsplade. Den ydre skal er beskyttet med 0,5 mm tyk galvaniseret metalplade og installeret ved hjælp af en ny udtræksnitteproces. Forskellige filtermedier og filtreringslufthastigheder vælges baseret på driftsmiljøet.

2. Arbejdsprincip
Støvfyldt gas kommer ind i støvopsamlerens forstørrede beholder til foropsamling. Det fordeles derefter mellem filterposerne via styreplader, hvor støv tilbageholdes på posernes ydre overflader. For at minimere udstyrets modstand (>1200 Pa) pulseres højtryksgas gennem en magnetventil. Trykluft (0,5-0,7 MPa) udstødes fra perforeringerne af blæserøret (kaldet primærluften) gennem en venturi. Denne induktionskanal inducerer omgivende luft (kaldet sekundærluft) flere gange den primære luftmængde ind i støvposen, hvor den udvider sig hurtigt og sammen med den omvendte luftstrøm ryster støvet af, hvilket opnår den ønskede renseeffekt. Ved hjælp af en mikrocomputer automatisk kontrolenhed justeres rengøringscyklussen og pulsspraytiden i henhold til støvet, så støvopsamleren kan fungere inden for det specificerede område.

3. Udvælgelsesparametre og udvælgelsesprincipper

(1) De vigtigste tekniske parametre for valg af en pulspose støvopsamler er luftvolumen, gastemperatur, støvkoncentration og fugtighed. Ifølge procesdesignet luftvolumen, gastemperatur, støvkoncentration er den maksimale værdi lidt mindre end værdien i den tekniske ydeevne tabel. Den tilsvarende pulspose støvopsamlermodel er den nødvendige pulsstøvopsamlermodel. Den anvendte støvfilterpose bestemmes i henhold til indløbskoncentration, gastemperatur og fugtindhold.

(2) Gasforbruget i tabellen er tilfældet med centraliseret lufttilførsel i anlæg I. Anvendes en luftmaskine alene, bør det faktiske gasforbrug øges til 1,5 gange værdien i tabellen.

(3) I kolonnen med trykluftforbrug er det nævnte forbrug gasforbruget for udstyret af denne model.
